Konut gaz sayacı test tesisi

Körüklü, ultrasonik ve mikrotermal gaz sayaçlarının seri testi ve kalibrasyonu için lüle teknolojili atmosferik test tesisi – tek istasyondan 24 istasyona kadar.

Teknik talep gönder Doküman talep et

Sırayla dizilmiş körüklü sayaçlarla konut gaz sayacı test tesisi

ÖLÇÜM ARALIĞI

G1.6 – G6

DEBİ

16 l/h – 10 m³/h

ÖLÇÜM BELİRSİZLİĞİ

≤ 0,25 %

TEST İSTASYONLARI

1 – 24

Sistemin sunduğu

Tesis referans olarak kritik akışlı lüleler kullanır. Böylece hareketli referans parçaları yıpranmadan ölçüm doğruluğu yıllarca kararlı kalır. Test atmosferik işletmede hava ile yapılır; doğal gaz veya hidrojen için kapalı çevrim varyantı mevcuttur.

Bağlama sistemi üç vardiyalı çalışmada 20 yıllık ömür için tasarlanmıştır. Test programları, sayaç ana verileri ve raporlar, ERP entegrasyonu dahil tüm diğer inotech tesisleriyle aynı olan inotech standart kullanıcı arayüzünden yürür.

Tesis; seri üretimde sayaç üreticileri, periyodik denetim için muayene kuruluşları ve dağıtım şirketleri ile akredite kalibrasyon laboratuvarlarında kullanılır.

Teslimat kapsamı

Sayaç bağlama sistemli test çerçevesi

Referans lüleli lüle bankı, basınç ve sıcaklık ölçümü

Kumanda panosu, pnömatik ve vakum üretimi

inotech test yazılımı ve veritabanlı operatör istasyonu

Sahada kalibrasyon, kabul ve operatör eğitimi

Bağlama sistemli ve dokunmatik kumandalı test istasyonları — BAĞLAMA SİSTEMLİ VE DOKUNMATİK KUMANDALI TEST İSTASYONLARI

inotech test yazılımlı operatör istasyonu — TEST YAZILIMLI OPERATÖR İSTASYONU

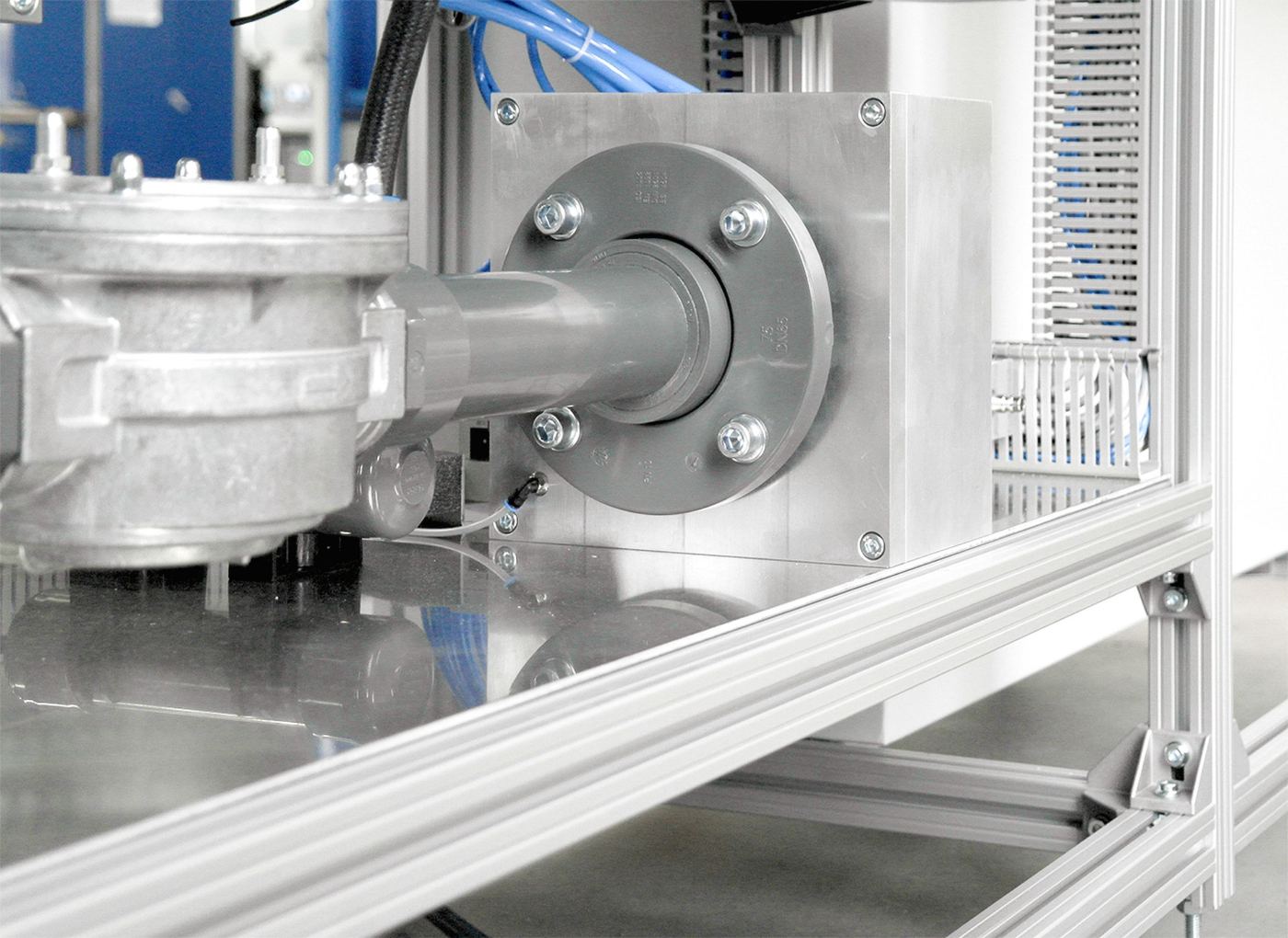

Test tesisinin lüle referans sistemi — LÜLE REFERANS SİSTEMİ

Doğruluk, kapasite ve ömür için tasarlandı

Lüle teknolojisi

Referans olarak kritik akışlı lüleler – hareketli referans parçası olmadan en yüksek doğruluk ve uzun vadeli kararlılık.

Tüm ölçüm prensipleri

Körüklü, ultrasonik ve mikrotermal gaz sayaçları tek tesiste test edilebilir.

Akıllı sayaç iletişimi

Tam şifreli DLMS iletişimi ve parametreleme dahil çeşitli protokoller.

Sağlam mekanik

Üç vardiyalı çalışmada 20 yıllık ömür için tasarlanmış bağlama sistemi.

Yüksek kapasite

Test istasyonu sayısına ve test programına bağlı olarak yılda 100.000 teste kadar.

ERP entegrasyonu

Mevcut ERP ve MES sistemlerine bağlantı, veri dışa aktarma ve test raporu arşivi.

Teknik özellikler

DEĞERLER KONFİGÜRASYONA BAĞLIDIR · PROJE VERİ SAYFASINDA BAĞLAYICIDIR

Ölçüm aralığı

G1.6 – G6 (16 l/sa – 10 m³/sa)

Ölçüm belirsizliği

≤ 0,25 %

Test istasyonları

1, 3, 5, 6, 9, 10, 12, 18, 24

Referans sistemi

Kritik akışlı lüleler (lüle teknolojisi)

Test ortamı

Hava (atmosferik); kapalı çevrim versiyonda doğal gaz veya H₂

Sayaç tipleri

Körüklü, ultrasonik, mikrotermal gaz sayaçları

Akıllı sayaç protokolleri

Şifreli iletişim dahil DLMS, üreticiye özel protokoller

Otomasyon

Tam otomatik test akışı, isteğe bağlı robot besleme

Kapasite

üç vardiyalı çalışmada yılda 100.000 teste kadar

Yazılım

Tüm tesis tiplerinde aynı olan inotech standart kullanıcı arayüzü

Arayüzler

ERP/MES entegrasyonu, ağ, veritabanı ve CSV dışa aktarma

Dokümantasyon

Test raporları, kalibrasyon sertifikaları, ISO 17025'e uygun izlenebilirlik

Konfigürasyon ve genişletme

Sıcaklık kabini

Tip testi ve onay için tanımlı ortam sıcaklıklarında test.

Kapalı çevrim işletme

Kapalı çevrimde havadan doğal gaza veya hidrojene geçiş.

Otomatik taşıma

Sayaçların operatör müdahalesi olmadan beslenmesi, bağlanması ve tahliyesi.

Sayaç temizleme

Kullanılmış sayaçların testinde artık gazların uzaklaştırılması.

Yenileme

Mevcut test tesislerinin güncel kumanda ve yazılıma modernizasyonu.

Somut teknik gereksinimleriniz var mı?

Şartnamenizi gönderin – sayaç tipleri, debi aralıkları, test istasyonu sayısı ve istenen otomasyon düzeyi.
